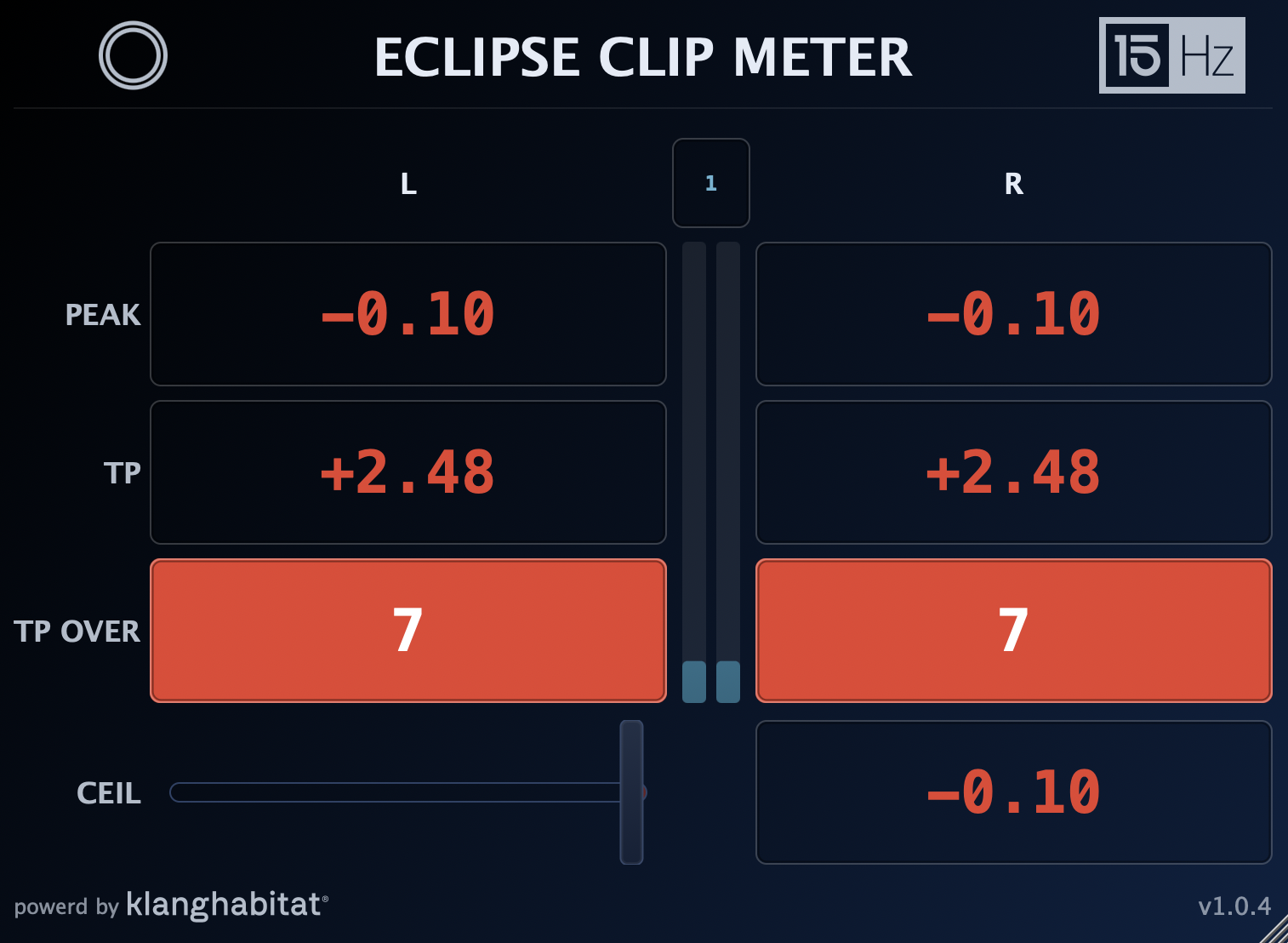

15Hz Eclipse Clip Meter

Das Eclipse Clip Meter ist ein spezialisiertes Messwerkzeug zur Erkennung und Quantifizierung digitaler Übersteuerungen. Neben Peak-/PPM- und True-Peak-Messung analysiert es insbesondere True-Peak-Sample-Overs und aufeinanderfolgende Samples, die bei einem 24-Bit-PCM-Signal den maximalen digitalen Wert von 0 dBFS erreichen.

Da ein Sample den digitalen Maximalwert nicht überschreiten kann, werden übersteuerte Signalspitzen begrenzt. Eclipse erkennt diese Clip-Sequenzen und wertet deren Anzahl und Intensität aus. Daraus wird eine True-Peak-Over-Skala oberhalb des Ceiling berechnet, die eine zusätzliche Beurteilung der Stärke des Clippings ermöglicht.

Das Ceiling ist bis –12 dBFS in 0,01-dB-Schritten einstellbar. Dadurch kann die Messung flexibel an unterschiedliche Anwendungen angepasst werden und auch bei niedrigeren Peak-Werten gemessen werden.

Eclipse eignet sich dadurch auch zur Analyse von Audiomaterial nach der Ausspielung über Streamingplattformen wie Spotify, YouTube und weitere Dienste. Das tatsächlich wiedergegebene Signal kann auf True-Peak-Overs und Sample-Clipping untersucht und verschiedene Master-Versionen hinsichtlich ihres Clipping-Verhaltens verglichen werden.

Eine weitere Anwendung ist die gezielte Übersteuerung von 24-Bit-AD-Wandlern in den Eingangskanälen Ihrer DAW. Durch Erhöhung des analogen Eingangspegels erhöhen sich die Clipsequenzen oberhalb des Ceiling. Durch die gleichzeitige Beobachtung von True-Peak-Overs und geclippten Samples lässt sich der gewünschte Sweetspot zwischen Wandlerübersteuerung und digitalem Clipping präzise bestimmen.
